       膜干燥管高分子中空膜干燥脱湿器　　　（１）　 （２）　（３）

     中空膜干燥管性能技术指标           附部分客户使用报告pdf文档格式 1  2  3  4  5
　

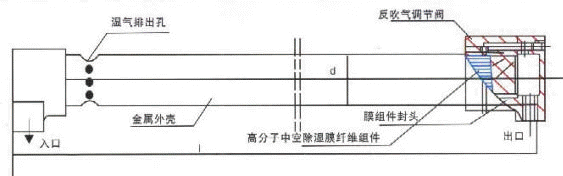

膜干燥管BM01型剖面图:
中空膜干燥管剖面图

膜干燥管BM01型系列型号参数及外形尺寸：
　

型 号

BM 01-50

BM 01-100

BM 01-300

BM 01-500

BM 01-650

BM 01-800

BM 01-1000

BM 01-1500

流量L/m

40~60

100~150

250~350

400~500

600~650

800

1000

1300~1500

尺寸d*l

20*400

25*430(500)

37*435(500)

45*500(600)

57*800

57*800

57*1050

70*1050

接口ZG

G1/8

G1/8

G1/4

G3/8

G1/2

G1/2

G1/2

G3/4


膜干燥管选型方法（原则）---进气压力校正系数：

压力bar

4

5

6

7

8

9

10

11

12

13

14

15

校正系数

0.45

0.67

0.82

1

1.13

1.27

1.41

1.59

1.71

1.84

2.07

2.25

进气温度校正系数：

进气温度℃

10

15

20

25

30

35

40

45

50

校正系数

1.8

1.17

1

0.97

0.91

0.88

0.81

0.72

0.66

    例如：用户需要处理压缩空气300L/min，进气温度30℃，压力为6bar,则Q用=300÷（0.82×0.91）=402L/min，应选BM01-300L/min，如果选300L/min，则0.82×0.91×300L/min=223L/min,显然这种型号的流量是达不到要求。

　
