       膜干燥管高分子中空膜干燥脱湿器
   ()  (
) (

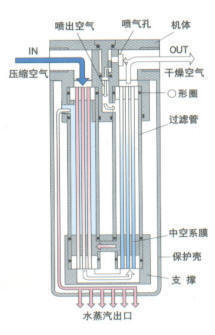

中空膜干燥管结构

   气体膜干燥管脱湿器核心部件是分离膜组件,它是用优先膜干燥管高分子中空膜干燥脱湿器渗膜式干燥管膜过滤器渗膜式中空系膜过滤器膜干燥管膜干燥脱湿器
透过水蒸气的高分子材料制备成中空纤维丝管,每个分离膜组件由数万根中空纤维丝管结合在一起组成一束。在每束丝管的两端用环氧聚合物粘接并固定在一个耐压筒体内,结构类似套管管壳式换热器。
    铝合金或塑料筒体内装有分离膜组件,两端用环氧聚合物粘接固定在筒体上,通体的两端安装上封头和下封头,上封头装有反吹气调节阀 ,伤风投入口端可装调压阀,下封头湿空气入口端必需装液态水分离过滤器和除油器。

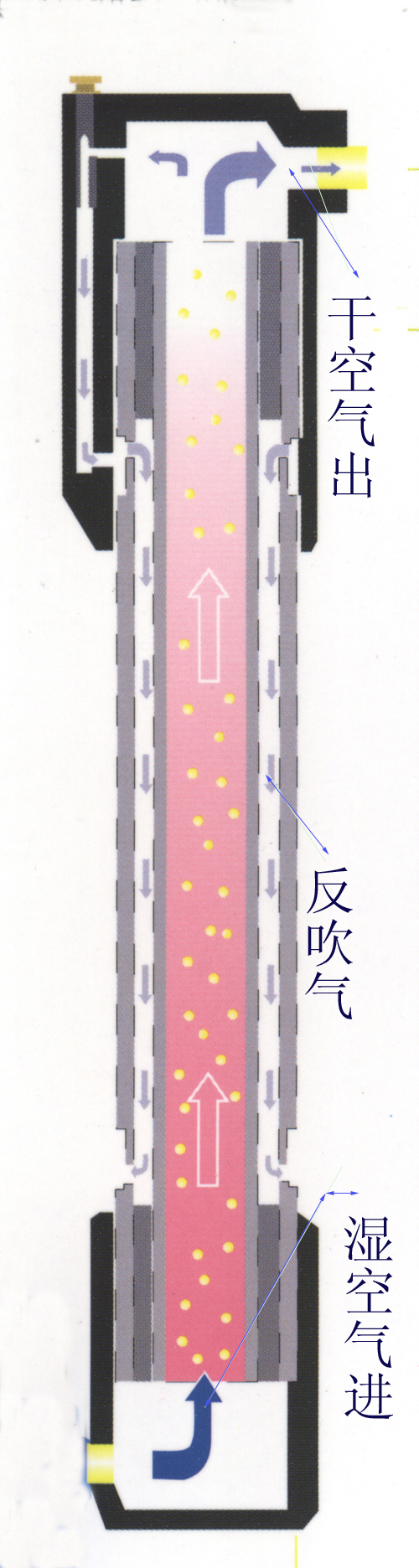

            中空膜干燥管干燥脱湿器原理图

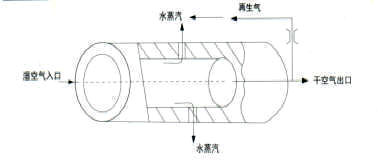

 膜干燥管脱湿原理
  膜干燥管高分子中空膜干燥脱湿器渗膜式干燥管膜过滤器渗膜式中空系膜过滤器膜干燥管膜干燥脱湿器   气体膜分离原理是基于空气中气体组分在构成分离的高分子材料中的溶解系数和扩散系数不同,其分离驱动力纤维管内外两侧气体的分压差,也就是气体各组分的分压在中空纤维管的内侧(原料侧)与外腔(渗透侧)所形成的分压差。当压缩空气沿中空纤维管内腔流动时,溶解系数和扩散系数大的气体会优先透过管壁,其余气体相对受到阻碍,从而达到分离的目的。空气中分离系数大于1500(快气)如水蒸气,在压缩空气压力作用下,快速渗透出纤维管壁,进入壳体,所以中空纤维管壁外为湿水汽,压力为一个大气压。然后用8%~12%的干空气反吹,将水汽排放到大气中。空气中的其它组分,如氮气、氧气等渗透纤维管的速度相对较慢,因此中空纤维管内腔中为干燥压缩空膜纤维管另一端流出供用户使用,压缩空气的脱湿过程就这样连续不断的进行。


各系列型号外型如下:

 中空膜干燥管干燥脱湿器膜干燥管图样         中空膜干燥管干燥脱湿器膜干燥管图样     中空膜干燥管干燥脱湿器膜干燥管图样

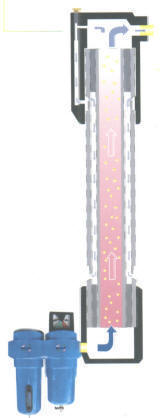

BM01系列       配套过滤组件样           BM02系列

  〖
